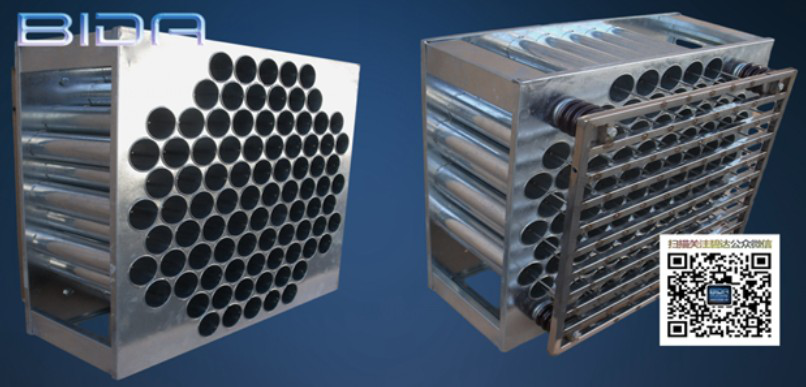

等离子净化蜂窝电场

名称:等离子净化蜂窝电场

详细信息

工业蜂窝电场主要应用于静电式工业油烟净化器:能够处理含有粉尘颗粒的气体,在接有高压直流电源的阴极线(又称:电晕极)和接地的阳极板之间所形成的高压电场通过时,由于阴极发生电晕放电、气体被电离,此时,带负电的气体离子,在电场力的作用下,向阳板运动,在运动中与粉尘颗粒相碰,则使尘粒荷以负电,荷电后的尘粒在电场力的作用下,亦向阳极运动,到达阳极后,放出所带的电子,尘粒则沉积于阳极板上,而得到净化的气体排出防尘器外。

高压静电设备的技术优点表现在:处理风量大,压损小。可以在高湿情况下运行。一次通过去除率可以满足净化要求。有效去除的粒子直径范围大。

佛山市碧达环保科技有限公司生产的圆筒蜂窝结构电场正是应用于油烟净化设备中,碧达环保静电场能均匀地达到最大的平均电场强度,极大的增加了电场净化面积,使电场与油烟粒子结合作用的时间更长,从而决定了设备具有极高的除油烟效率,是烘干机废气净化设备、烫光机废气净化设备、烧毛机废气净化设备、定型机废气净化设备、PVC灯箱布废气净化设备、PVC地板革废气净化设备、PVC风筒布废气净化设备、PVC蓬布废气净化设备、输送带废气净化设备、PVC防滑垫废气净化设备、人造革废气净化设备、PVC手套生产线废气净化设备、壁纸生产线DOP废气净化设备、橡胶废气净化设备、保温材料废气净化设备、紧固件/标准件废气净化设备、冷镦机废气净化设备、切削加工废气净化设备、回火炉废气净化设备、淬火烟废气净化设备、焊锡烟废气净化设备、槟榔烟废气净化设备、食品加工废气净化设备、咖啡烘培废气净化设备等净化器的首选核心配件。

碧达低温等离子电场是继固体、气体、液体三态后,列为物质的第四态,由正离子、负离子、电子和中性离子组成,因体系中正负电荷总数相等,故称为“等离子电场”。等离子电场按粒子温度可分为平衡态(电子温度=离子温度)与非平衡态(电子温度>>离子温度)两类。非平衡态等离子电场电子温度可上万度,离子及中性离子可低至室温,即体系表观温度仍很低,故称“低温等离子电场”,一般由气体放电产生。
    低温等离子电场技术是近年发展起来的废气处理新技术,低温等离子电场处理废气的原理为:

当外加电压达到气体的放电电压时,气体被击穿,产生包括电子、各种离子、原子和自由基在内的混合体。碧达低温等离子电场降解污染物是利用这些高能电子、自由基等活性粒子和废气中的污染物作用,使污染物分子在极短的时间内发生分解,以达到降解污染物的目的。

低温等离子电场技术处理污染物的原理为:

在外加电场的作用下,介质放电产生的大量高能电子轰击污染物分子,使其电离、解离和激发,然后便引发了一系列复杂的物理、化学反应,使复杂大分子污染物转变为简单小分子安全物质,或使有毒有害物质转变为无毒无害或低毒低害物质,从而使污染物得以降解去除。因其电离后产生的电子平均能量在1eV~10eV,适当控制反应条件可以实现一般情况下难以实现或速度很慢的化学反应变得十分快速。碧达环保低温等离子技术,属于干法处理,不需要任何吸附剂、催化剂及其他任何助燃燃料,只需采用220V或380v交流电,经振荡升压装置获得高频脉冲电场,产生高能量电子,轰击分解废气中的有机分子、有毒的气体分子。具有安全可靠、操作简单、运行费用低、治理效率高、技术先进等特点。

碧达等离子电场优势:

1、可以积木式结构,灵活组合,占地面积小,重量轻。

2、梅花型点阵阴极放电,圆筒式蜂巢电场,清洗周期高达6个月。

3、有效去除挥发性有机物(VOC)。

4、无需添加任何物质,内置均风滤网组件。

5、可24小时连续工作,运行稳定可靠。

6、低能耗,低风阻,维护周期约6个月左右。


一、蜂窝电场原理Honeycomb Electric Field Principle

圆筒状蜂巢电场,利用阴极在高压电场作用下发射出电子,以及由电子碰撞空气分子而产生的负离子来捕捉烟尘粒子,使油烟粒子带电,再利用电场的作用,使带电油烟粒子被阳极所吸附,以达到除烟的目的。

二、蜂窝电场的优势Advantages of Honeycomb Electric Field

1、积木式结构单元Modular Construction Unit

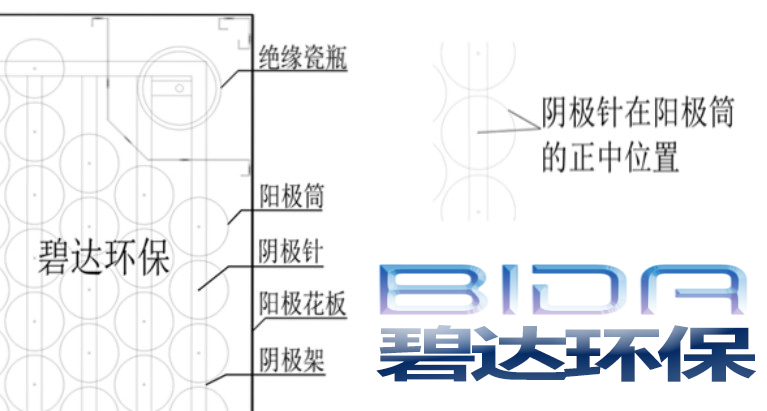

           专利圆筒蜂巢电场,结构示意图如下

蜂窝电场(俗称蜂巢电场)是一组呈蜂巢状排列的圆筒,每个圆筒的圆心位置固定着一支阴极针,油烟净化器就是靠这组电场来分离并收集油烟。

由于两面固定阳极筒的阳极板和固定阴极针的阴极架经周密设计制作,因此能够保证所有的阴极针安装在阳极筒的正圆心位置,当臭氧发生器(高压电源)发出的负高压施加在阴极针上面的时候,就会在圆筒内部产生出强劲均匀的静电场。油烟无论在圆筒的哪个位置,都能受到同样强度的电场作用,碧达环保从而确保油烟净化设备具有极高的油烟净化效率。

碧达环保:Bida Environment Protection

绝缘瓷瓶: Porcelain Insulator

阳极筒:Anode Cylinder

阴极针:Cathode Needle

阳极花板:Anode Plate

阴极架:Cathode Frame

阴极针在阳极筒的正中位置:Cathode needle is in the center of anode cylinder.

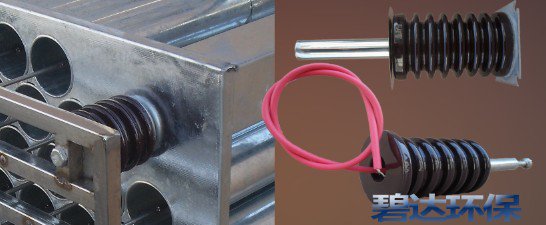

2、穿芯绝缘瓷瓶Porcelain Insulator with Punched Core

高压穿芯绝缘瓷瓶采用特殊陶瓷原料烧制而成,固定在油烟净化器外壳的内部,用于把高压变压器的高电压引入电场,采用顶针式结构,关闭电场检修门后自动接入高电压的连接,打开电场检修门自动断开高电压的连接。

穿芯绝缘瓷瓶内部装有阻尼装置,可以消除电场高压放电时产生的尖刺脉冲对设备和周围的影响。碧达环保穿芯绝缘瓷瓶可以有效地防止高压烧坏电线引起火灾,确保设备安全运转。

3、碧达环保蜂窝电场主要应用于餐饮业的厨房油烟净化器和工业油雾净化器中,采用圆筒蜂巢电场的油烟净化设备净化效率大大高于板线电场油烟净化设备。在处理风量与电场体积相同的条件下,碧达蜂窝电场的净化效率是板线电场三倍,在合理配置高频高压电源前提下,具有98%以上的油烟净化效率,能够在要求极高要求的环境中实现低空排放。

 4、静电电场结构主要有两种,一种是板线结构油烟净化电场,另一种是碧达环保圆筒蜂巢式油烟净化电场。板线式油烟净化油烟净化器电场一般做成荷电电场和集尘电场的双区电场结构,荷电电场由一小段板型的阳极和线形的阴极做成,而集尘电场则由一组板型阳极和板型阴极组成,极距是荷电电场的1/2,集尘电场的供电电压也相应减半。板线型电场在极距大幅度降低时,电场所能容纳的高压电压和电流也相应大幅度降低,因此油烟净化设备体积降低的同时,除尘效率相应的也较低。板线形电场最初是用在室内空气净化,由于房间一般是相对封闭的,室内空气净化器只要在一定时间内把一定体积的空气循环过滤若干次,便能达到满意的净化目的,而对油烟净化器一次性的除尘效率要求并不高。

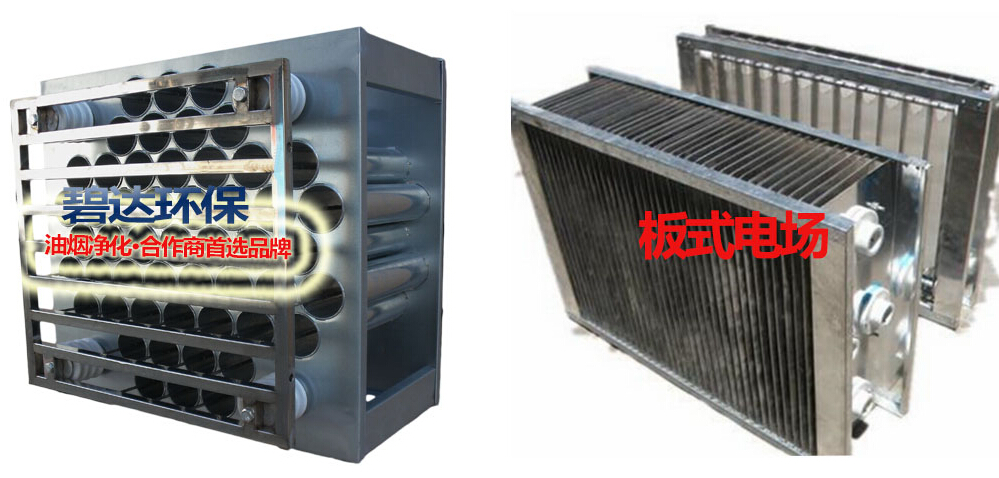

圆筒蜂巢状电场                                                                                                                             板线型电场

Scrobiculate Cylindric Electric Field                                                                                      Plate & Line Type Electric Field

因此,板线型油烟净化器在油烟净化要求较低的厨房油烟净化工程中是可以使用的,但对于要求较高的厨房油烟净化工程和工业油雾净化工程,就必须使用具有蜂巢圆筒电场的厨房油烟净化器和工业油雾净化器

   5、在材质方面,板线型电场一般采用0.5mm左右的铝板。由于平板刚性较弱,板线型的极板厚度不适宜太薄,而且加工方便简单,相对成本较低.而圆筒蜂巢电场的极板一般采用0.2-0.3mm的镀锌板,如果烟气水分较高或者带有腐蚀性,也可以选用304或316L不锈钢材质。
